家装电工最全开关接线图,单控、双控、三控,赶紧收藏吧!

发布时间：2023-04-24 09:38:32      来源：网络整理   浏览次数:0

扫描到手机，新闻随时看
扫一扫，用手机看文章
更加方便分享给朋友

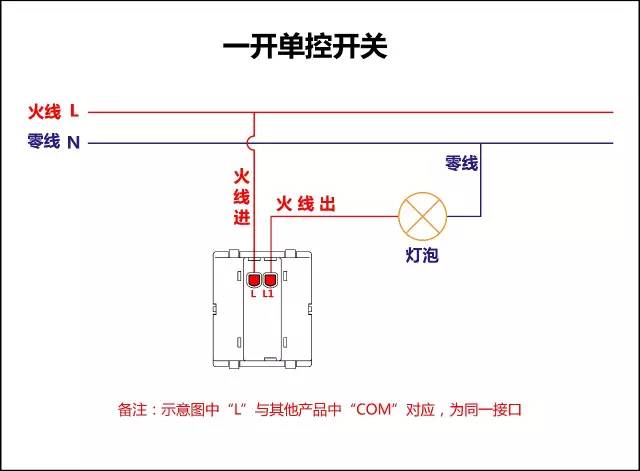

一、 一开单控开关接线图

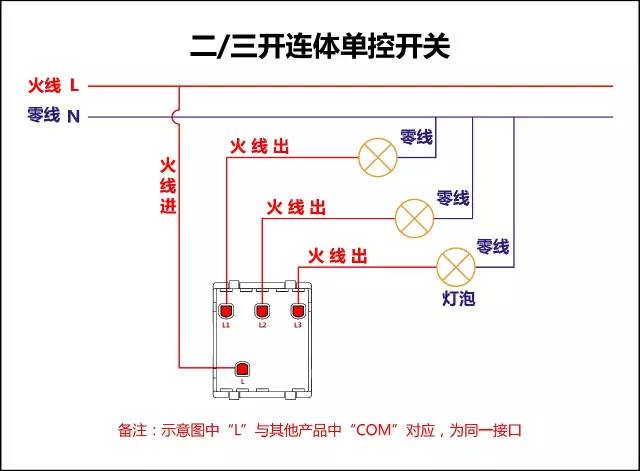

二、 二三开连体单控开关接线图

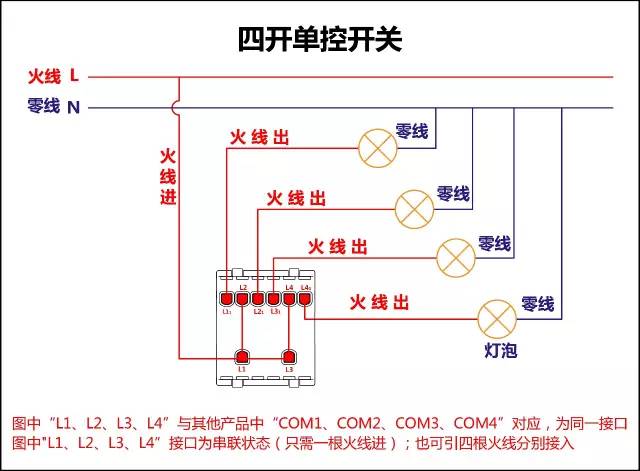

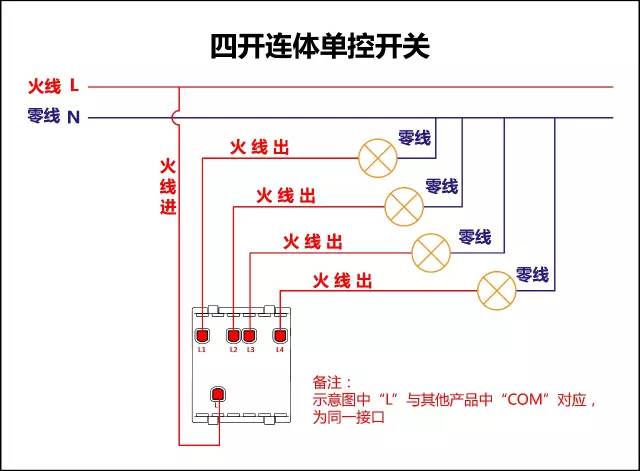

三、 四开连体单控开关接线图

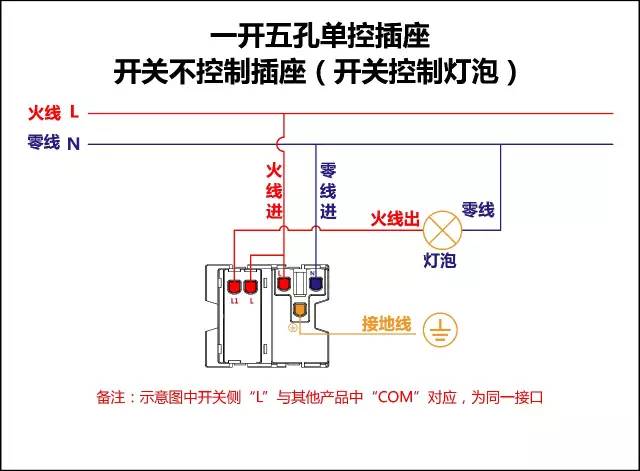

四、 一开五孔单控插座接线图

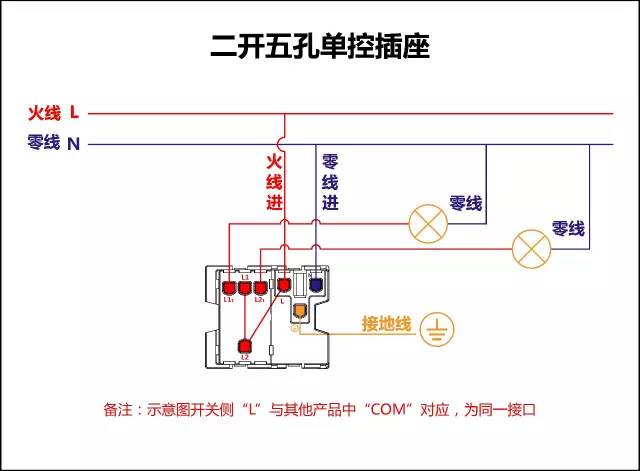

五、 二开五孔单控插座接线图

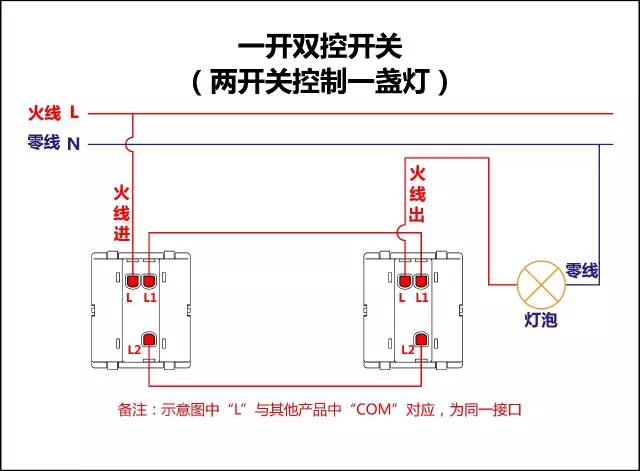

六、 一开双控开关接线图

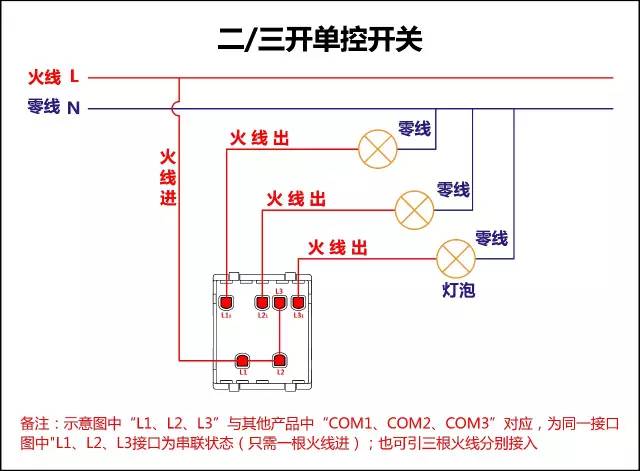

七、二三开单控开关接线图


八、 四开单控开关接线图

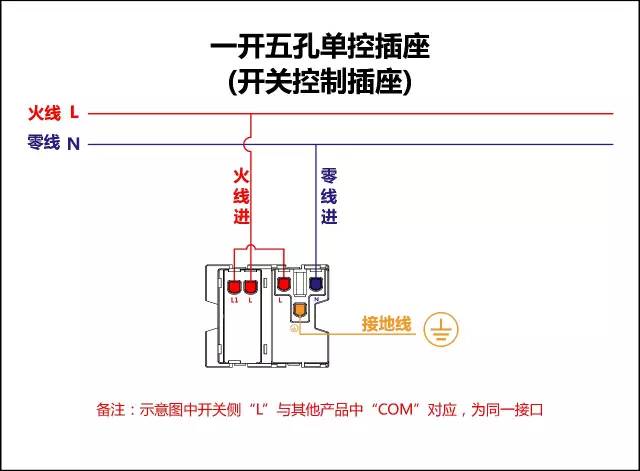

九、一开五孔单控插座接线图

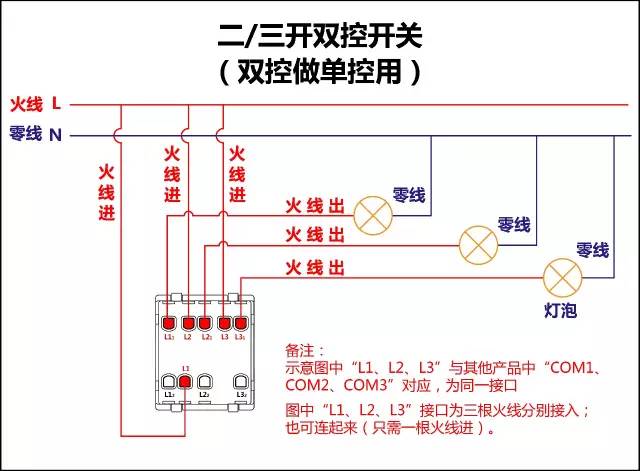

十、二三开双控开关接线图

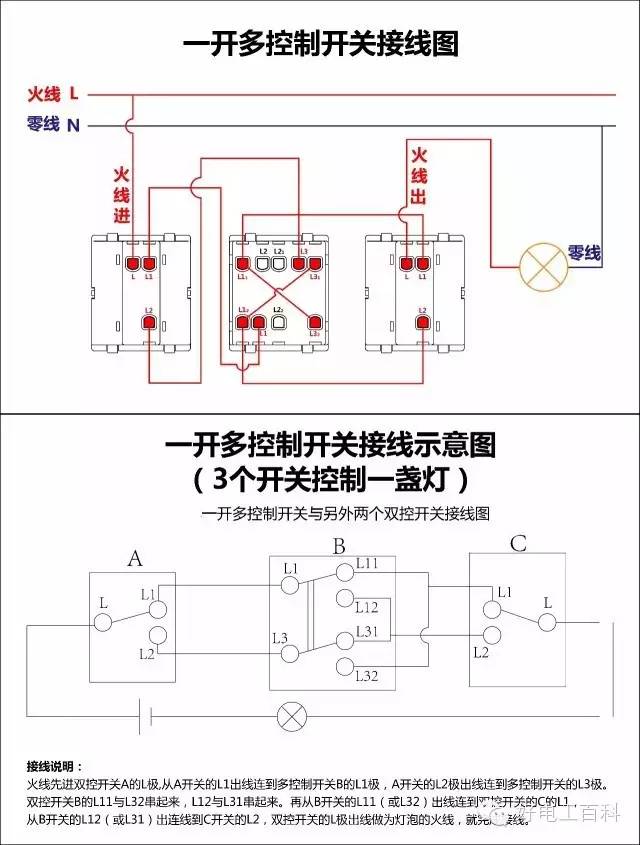

十一、  一开多控开关接线图

十二、 两开多控开关接线图
