电路改造施工是家装中非常关键的项目，它包括强电和弱电改造，相较于强电，大家可能对弱电改造认识较少。而随着智能家居的发展，作为家装的隐蔽工程，同时也是智能家居的连接神经，弱电布线施工是非常重要的。今天，就随小编一起来认识一下家装弱电项目以及改造施工的注意事项。
一、一般规定
1、本文适用于住宅单相人户配电箱户表后的室内强弱电电路布线及电器、灯具安装。
2、配电箱户表后应根据室内用电设备的不同功率分别配线供电;大功率家电设备应独立配线安装插座。
3、配线时，相线与零线的颜色应不同;同一住宅相线(L)颜色应统一，零线(N)宜用蓝色，保护线(PE)必须用黄绿双色线。
4、导线间和导线对地间电阻必须大于0.5MΩ。
5、各弱电子系统均用星型结构。
6、进线穿线管2~3根从户外引入家用信息接入箱。出线穿线管从家用信息箱到各个户内信息插座。所敷设暗管(穿线管)应采用钢管或阻燃硬质聚氯乙烯管(硬质PVC管)。
7、直线管的管径利用率应为50%~60%，弯管的管径利用率应为40%~50%。
8、所布线路上存在局部干扰源，且不能满足最小净距离要求时，应采用钢管。
9、暗管直线敷设长度超过30米时，中间应加装过线盒。
10、暗管必须弯曲敷设时，其路由长度应≤15米，且该段内不得有S弯。连续弯曲超过2次时，应加装过线盒。所有转弯处均用弯管器完成，为标准的转弯半径。不得采用国家明令禁止的三通四通等。
11、暗管弯曲半径不得小于该管外径的6~10倍。
12、在暗管孔内不得有各种线缆接头。
13、电源线配线时，所用导线截面积应满足用电设备最大输出功率。
14、电线与暖气、热水、煤气管之间的平行距离不应小于300mm，交*距离不应小于100mm。
15、穿入配管导线的接头应设在接线盒内，接头搭接牢固，涮锡并用绝缘带包缠应均匀紧密。
16、暗盒均应该加装螺接以保护线路。
二、主要材料质量要求
1、电器、电料的规格、型号应符合设计要求及国家现行电器产品标准的有关规定。
① 电源线：根据国家标准，单个电器支线、开关线用标准1.5平方毫米线，主线用标准2.5平方毫米线;空调插座用4毫米平方线;
② 背景音乐线：标准2×0.3平方毫米线
③ 环绕音响线：标准100-300芯无氧铜
④ 视频线：标准AV影音共享线
⑤ 网络线：超五类UTP双绞线
⑥ 有线电视线：宽带同轴电缆
2、电器、电料的包装应完好，材料外观不应有破损，附件、备件应齐全。
3、塑料电线保护管及接线盒、各类信息面板必须是阻燃型产品，外观不应有破损及变形。
4、金属电线保护管及接线盒外观不应有折扁和裂缝，管内应无毛刺，管口应平整。
5、通信系统使用的终端盒、接线盒与配电系统的开关、插座，选用与各设备相匹配的产品。
三、施工要点：
1、应根据用电设备位置，确定管线走向、标高及开关、插座的位置。
① 电源插座间距不大于3m，距门道不超过1.5m，距地面30cm。(国际标准)
② 所有插座距地高度30cm。
③ 开关安装距地1.2~1.4m，距门框0.15~0.2m。
2、电源线配线时，所用导线截面积应满足用电设备的最大输出功率。
3、暗盒接线头留长30厘米，所有线路应贴上标签，并表明类型、规格、日期和工程负责人。
4、穿线管与暗盒连接处，暗盒不许切割，须打开原有管孔，将穿线管穿出。穿线管在暗盒中保留5毫米。
5、暗线敷设必须配管。
6、同一回路电线应穿入同一根管内，但管内总根数不应超过4根。
7、电源线与通讯线不得穿入同一根管内。
8、电源线及插座与电视线、网络线、音视频线及插座的水平间距不应小于500mm。
9、穿入配管导线的接头应设在接线盒内，接头搭接应牢固，绝缘带包缠应均匀紧密。
10、连接开关、螺口灯具导线时，相线应先接开关，开关引出的相线应接在灯中心的端子上，零线应接在螺纹的端子上。
11、厨房、卫生间应安装防溅插座，开关宜安装在门外开启侧的墙体上。
12、线管均采取地面直接布管方式，如有特殊情况需要绕墙或走顶的话，必须事先在协议上注明不规范施工或填写《客户认可单》方可施工。
施工细则
一、确定点位
1、点位确定的依据：根据家庭布线设计图纸，结合墙上的点位示意图，用铅笔、直尺或墨斗将各点位处的暗盒位置标注出来。
2、暗盒高度的确定：除特殊要求外，暗盒的高度与原强电插座一致，背景音乐调音开关的高度应与原强电开关的高度一致。若有多个暗盒在一起，暗盒之间的距离至少为10mm。
二、开槽
1、确定开槽路线：
根据以下原则：
① 路线最短原则;
② 不破坏原有强电原则;
③ 不破坏防水原则。
2、确定开槽宽度：根据信号线的多少确定PVC管的多少，进而确定槽的宽度。
3、确定开槽深度：若选用16mm的PVC管，则开槽深度为20mm;若选用20mm的PVC管，则开槽深度为25mm。
4、线槽外观要求：横平竖直，大小均匀。
5、线槽的测量：暗盒、槽独立计算，所有线槽按开槽起点到线槽终点测量，线槽宽度如果放两根以上的管，应按两倍以上来计算长度。
三、布线
1、确定线缆通畅：
① 网线、电话线的测试：分别做水晶头，用网络测试仪测试通断;
② 有线电视线、音视频线、音响线的测试：分别用万用表测试通断;
③ 其他线缆：用相应专业仪表测试通断。
2、确定各点位用线长度：
① 测量出配线箱槽到各点位端的长度;
② 加上各点位及配线箱槽处的冗余线长度：各点位出口处线的长度为200mm-300mm。
3、确定标签：将各类线缆按一定长度剪断后在线的两端分别贴上标签，并注明：弱电种类-房间-序号。
4、确定管内线数：管内线的横截面积不得超过管横截面积的80%。
四、封槽
1、固定暗盒：除厨房、卫生间暗盒要凸出墙面20mm外，其他暗盒与墙面要求齐平。几个暗盒在一起时要求在同一水平线上。

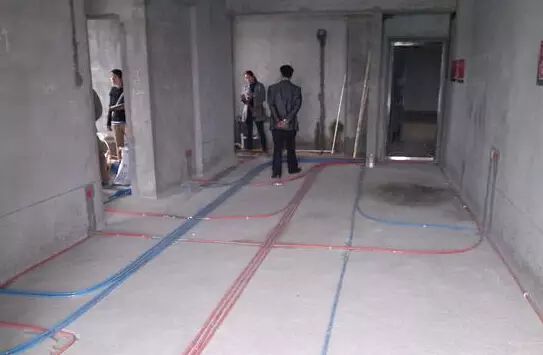

2、固定PVC管：
① 地面PVC管要求每间隔一米必须固定;
② 槽PVC管要求每间隔两米必须固定;
③ 墙槽PVC管要求每间隔一米必须固定。
3、封槽：封槽后的墙面、地面不得高于所在平面。
4、清扫施工现场：封槽结束后，清运垃圾，打扫施工现场。

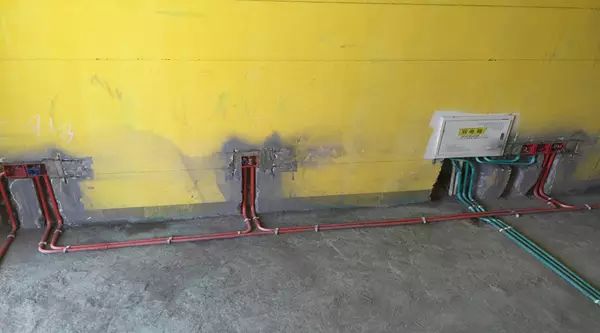

附：为避免各种线路的弯曲回路，保证所有线路均为“活线”，布线施工工艺为地面直接布管方式（无特殊情况不得走踢脚线或者天花板内，否则线路无法做成“活线”）。
实现数字家庭的初步阶段——家居设计中的弱电布线
数字家庭这个名词对很多年轻人不陌生，但是如何让自己未来的蜗居或者豪宅也成为时尚现代便捷的智能之家呢?想必绝大多数的朋友都对高清视频、无线互联等很感兴趣，这是我们实现数字家庭梦想的初步阶段，但是家居设计中的弱电布线方面，大家也不能轻视了。
其实作为家装的隐蔽工程，同时也是我们智能家居的连接神经，弱电布线的设计是非常重要的，这是实现数字家庭的第一步。如果装修结束之后，再要增加任何新的需求，都只能是走明线，当然你可能会采取无线技术来实现，不过有很多问题目前靠无线连接是解决不了的，所以掌握一些弱电布线的知识，绝对是受益匪浅的。
我们所述的弱电布线系统，是继水、电、气之后第四种必不可少的家庭基础设施。对构造数字家庭而言，这是基础性的工作，非常重要。弱电的处理对象是信息，即信息的传送和控制，其特点是电压低、电流小、功率小、频率高，主要考虑的是信息传送的效果问题，如信息传送的保真度、速度、广度、可靠性。
一般来说，弱电主要包括电话线、网线、有线电视线、音频线、视频线、音响线等等。弱电的过管排法几乎和强电是一样的，也要穿PVC管的。以线的截面不超过PVC管截面的40%为好。
再强调一点，千万不可穿的太多，而且强电和弱电绝对不能穿在同一根管子里。而且要尽量分开，强电和弱电之间的距离最少是20厘米以上，否则就会有干扰。
弱电工程智能家居系统如何做好前期布线？
如今智能家居火热，需要施工的智能家居综合布线项目越来越多，那么在我们进行智能家居弱电布线设计环节时，有什么需要注意的的呢？
局域网系统
众所周知，网络信息时代对家居生活产生了重要的影响，我们应跟上时代的脚步为新居组建小型局域网络，以应对家人上网、信息家电接入网络、远程网络监控等需求。在家里组建小型局域网络，只需申请一根上网宽带线路，让每个房间都能够用电脑同时上网。
另外，随着家电网络化的趋势，网络影音中心、网络冰箱、网络微波炉、网络视频监控会陆续出现，这些设备都可以找就近网络接口接入网络。
布线关键所在：我们要建的局域网是一个星形拓朴结构，任何一个节点或连接电缆发生故障，只会影响一个节点，在信息接入箱安装起总控作用的RJ45配线面板模块，所有网络插座来的线路接入配线面板的后面，信息接入箱中还应装有小型网络交换机，通过RJ45跳线接到配线面板的正面接口。
为现在上网和以后大量面世的网络信息家电预留网络信息接口，需要每间房都至少有两个网络接口：一是可用作网络、二是可用作电话，这是基于网络和电话复用和互相线路备份的要求。包括RJ45配线面板、双绞线、RJ45信息模块，都要选择当前流行的传输介质，可以应对现在和将来的需要。
家庭影院系统
家庭影院系统是现代家居娱乐的首选，组建家庭影院系统应是众多家庭的选择。家庭影院是指在家中能够享受到与电影院相同或相近的清晰而绚丽多彩的图像，充满动感和如同现场的声音效果。家庭影院器材分为视频与音频两大部分。视频部分是整套系统中非常重要的一环，通常由大屏幕彩电或投影机担任，其中投影机就需布线。
AV功放是音频重放的中心，其特点是多声道的声音重放。家庭影院中音箱由五只、六只、七只等各加一个重音箱构成。前方左右两边的主音箱和中置音箱可以不用布线，而后方的环绕音箱和后置音箱等就应布线。
布线关键所在：家庭影院系统布线主要包括投影机的视频线，如VGA、色差线、DVI、HDMI和音箱线。既然是顶级的家庭影院系统，这些线缆是没有接续的，也就是一条线走到底，接头和线都是原厂制作，因此其它布线系统独立了，一般只在客厅或书房中布线。在设计时要精确计算走线的长度以便购买合适长度的线缆，保证足够拉到位，并在影音设备中心处有足够的余量。
在布线时，要将这些昂贵的线缆的一端接头仔细用多层塑料包好，绑上铁线，接着用电式胶布再绑一次，然后牵引穿过PVC套管，一端拉，另一端送，不能使用蛮力。另外，PVC管可以选稍大一些，以便可以顺畅的拉过，管中间线不被绞结。
AV系统
AV是影音的集合体，用过DVD的朋友都知道，信号的输出包括一路视频、一路左声道、一路右声道。一般AV设备都是在客厅里，我们若需要在各房间里欣赏到这些AV影音设备播放影音就必须通过家庭综合布线将这上述三种线路接到各房间。
家庭里的AV系统包括：DVD AV系统、卫星接收机AV系统、数字电视AV系统。通过AV信号传输系统，就可以在其他房间看影碟、看卫星电视节目、看数字电视节目，无需重复添置多台DVD、卫星接收机、数字电视机顶盒等设备。AV信号可以传输到卧室、书房、盥洗室、厨房等其他房间。
布线关键所在：AV系统需要同时布三条线缆，插座面板是三孔AV接口，信息接入箱中采用AV模块面板，总接入影音中心的AV信号，分接出到各房间。来自房间的各组三线分别接入AV模块面板后面的各组接线柱，通过面板的拨位开关实现接通或关闭。
由于这种布线线路中经过接续，这是AV系统中原则上不允许的，但为了共享和美观，在要求不是很“发烧级”的使用环境，只能折中，所以AV系统最重要的是线材的选择，要选择足够好的线材来抵消一部分不足。视频线和音频线应选用高纯度无氧铜作导体，接口面板和AV模块的接线端子最好能是24K镀金。

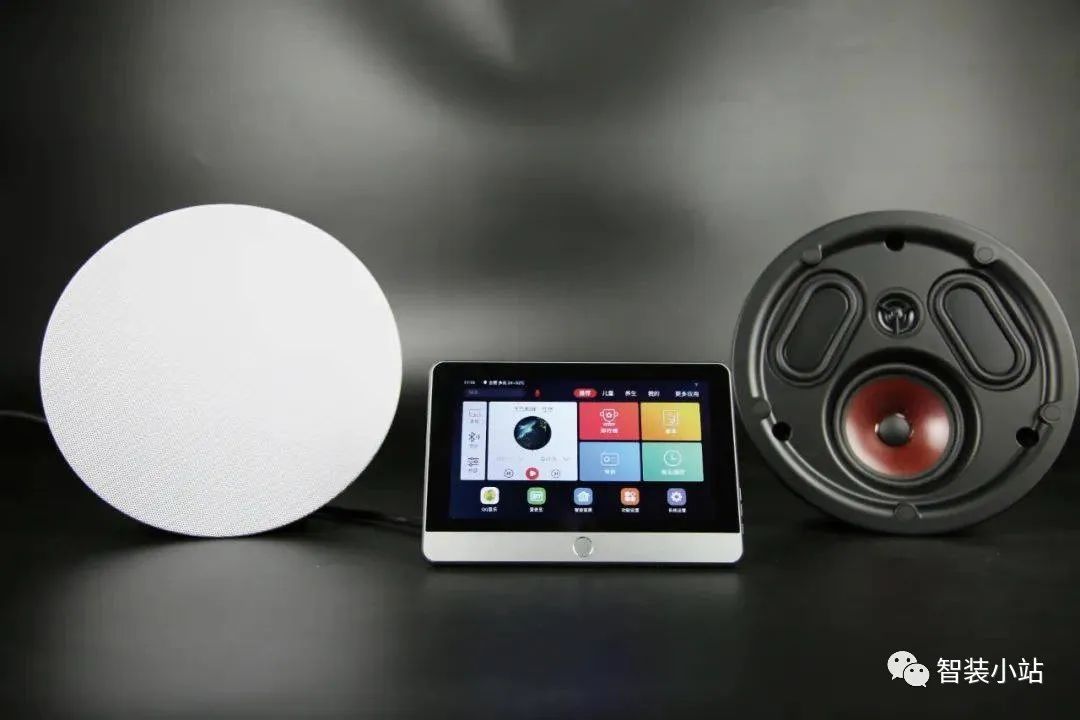

家庭背景音乐系统
背景音乐渐渐成为现代家装的新宠，当人们在家中做家务时，当人们随意小憩时，一定想能像宾馆里那样随处听到美妙、轻柔的背景音乐。要家里各个角落弥漫起曼妙轻柔的背景音乐，这就需要在各房间、卫生间、厨房、阳台等地方通过家庭综合布线将音频线接到各个角落。普通的家庭背景音乐系统采用集中控制方式，可将音源直接输入可分区控制功放，可分区控制功放是这个系统的核心。
通过功放的音频输入选择切换开关，可以从上述多路音源中选择一路节目，各个房间只能收听同样的节目。这个系统最重要的特点是可以通过可分区控制功放分别独立地控制各个房间的节目播出，需要的房间就播放，不需要的房间可以关闭。这个系统的结构简单、施工不复杂、经济实用。而且每个播放扬声器均能单独开和关。
布线关键所在：家庭背景音乐系统也是一个独立的布线系统，可以将来自各个房间的扬声器的音箱线信中接到位于客厅影音中心的墙壁上的音箱接线面板，可分区控制功放器再依次接音箱接线面板即可形成家庭背景音乐系统。
红外转发系统
红外转发系统由位于各房间的红外接收器和位于客厅的红外发射器组成。红外接收器接收来自各种影音设备的遥控器的信号，变成电信号传到红外发射器，红外发射器将电信号转为与原遥控器相同的红外信号，发射给影音设备实现控制。
红外转发系统的布线是上述AV系统的配套工程，通过它，用户可以在卧室或书房等房间内对客厅等处的视听设备如影碟机、功放、卫星接收机、数字电视机顶盒等进行自如地遥控。因此，通过AV布线系统和红外转发系统遥控装置，就可充分享受到家庭信息化和视听设备多点共享所带来的方便和舒适。
布线关键所在：红外转发系统的布线可以不经过信息接入箱，因为各个房间的红外接收器的信号线可以并联接在一起，再通过一组信号线接到红外发射器。 房间中的红外接收器安装要点是：与房间中的影音设备在同一面墙上。
客厅中的红外发射器的安装要点是：安装在客厅中的影音设备的对面墙上。因为整个系统只给发射器供电，所以应给它安一个供电开关，以便不用时可关掉系统。
监控报警系统
家庭住宅报警系统由家庭智能微电脑报警主机和各种前端探测器组成。前端探测器可分为门磁、窗磁、煤气探测器、烟感探测器、红外探头、紧急按钮等。
当有人非法入侵时将会触发相应的探测器，家庭报警主机会立即将报警信号传送至小区管理中心或用户指定的电话上，以便保安人员迅速出警；同时小区管理中心的报警主机将会纪录下这些信息，已备查阅。家庭住宅报警系统若与小区保安的报警联网，那是最好不过，若小区中有这样的系统，那么家庭应该安装住宅报警系统。
布线关键所在：家庭住宅报警系统可以是综合布线的一部分，微电脑报警主机可以安装在信息接入箱的外墙旁边。各个前端探测器通线综合布线汇接到信息接入箱里的安防报警抄表信号采集模块条，再从模块上接入微电脑报警主机。
