点击蓝字 关注我们
宁夏盛世华欣涂料科技有限公司
官方网站：WWW.HXYCHK.COM
电话：09516606404

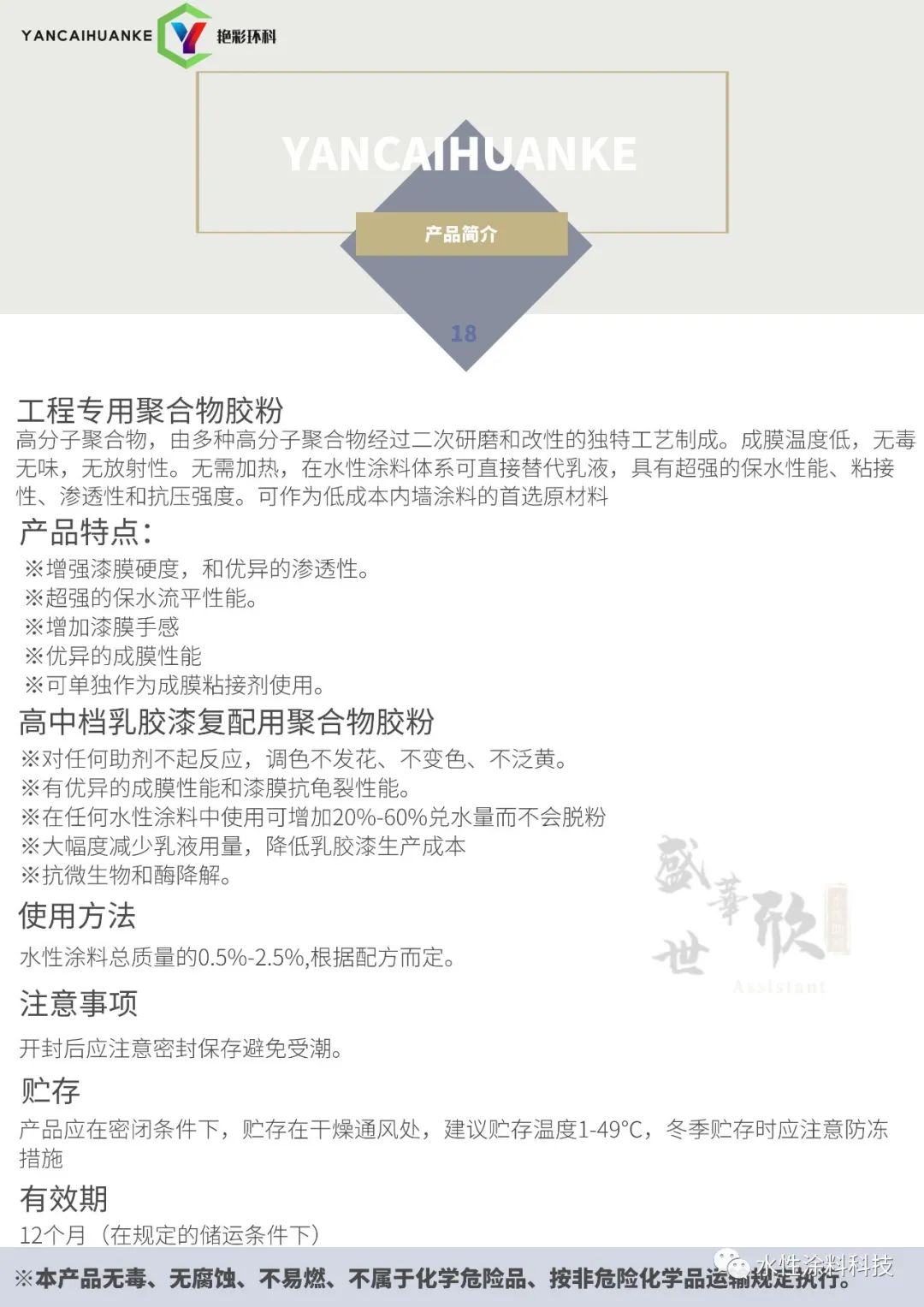

性能对比
| 原材料种类 | 性能 | 外观 |
| 工程胶粉 | 具备渗透性 可单独成膜 | 晶体淡香味 |
| 家装胶粉 | 调节花色倾向 提高原漆兑水性能 抗龟裂 调节调色后耐候性能 | 晶体淡香味含粉末白度较工程胶粉高 |
| J-801A乳液 | 改性苯丙乳液 硬度较普通苯丙乳液高 前期耐水性能优异 不易花色与色浆兼容良好不易浮色。 夏季成膜应用量乳液的1% 冬季成膜应用量乳液的3% 耐碱性优异 固含量48±2 | 乳白色液体 氨中和-BIT防腐有轻微气味。成品漆几乎无味 |
| J-802A乳液 | 耐水性优异 机械稳定性强 固含量46%±1 | 乳白色液体 有机氨中和-BIT防腐无气味。完全净味技术。 |
环保型净味建筑涂料0.8-0.9元/KG工程漆建议参考配方
原材料 | 添加量1043KG | 综合成本0.8-1元/kg | 工艺步骤： |
| 水 | 360 | 依次投入原材料、待粉料融入无堆叠后，缓慢投入胶粉并逐步提高转速。胶粉投入完毕后高速分散30-40分钟。 粉料可使用多种搭配方式：建议配比可调色 1:100KG轻钙+400kg重钙（成本0.8-0.9） 2:5kg钛白粉+500KG重钙（成本0.8-0.9） 3:50kg轻钙+50KG高岭土+350KG重钙 4:10KG钛白粉+500KG重钙（可调色） | |
| 稳定剂750B | 2 | 44 | |
| 分散剂5040 | 4 | 20 | |
| 润湿剂T405 | 1.5 | 25.5 | |
| 消泡剂B10 | 1 | 16 | |
| 纳米改性碳酸钙 | 500 | 450 | |
| 工程漆用胶粉 | 20 | 280 | 每次1KG缓慢投入 |
| 水 | 100 | 降低转速投入 | |
| 消泡剂B10 | 1.5 | 24 | 投入后低速并上抬分散盘消泡15分钟 |
| 纤维素 | 3+50水 | 103 | 单独溶解后立即倒入，并随粘度提升提高转速。部分底漆水质偏酸性可加入适量AMP-95调弱碱性。增稠15分钟。 |
| 综合防腐杀菌剂6011 | 2 | 28 | 粘度稳定后投入 |
成品涂料指标：室内装饰材料有害物质检测
| 检测项目 | 单位 | 标准要求 | 检验结果 | 单项判定 | |
| 挥发性有机物含量（voc） | g/l | ≤120 | 45 | 合格 | |
| 苯、甲苯、乙苯、二甲苯总和 | mg/l | ≤300 | 75 | 合格 | |
| 游离甲醛 | mg/kg | ≤100 | 10 | 合格 | |
| 可溶性重金属含量 | 铅 | mg/kg | ≤90 | 4.6 | 合格 |
| 镉 | mg/kg | ≤75 | 2.8 | 合格 | |
| 铬 | mg/kg | ≤60 | 2.2 | 合格 | |
| 汞 | mg/kg | ≤60 | 2.3 | 合格 | |
非标轻微耐擦洗建筑涂料内墙建议参考配方
原材料 | 添加量1043KG | 综合成本（0.8-1元） | 工艺步骤： |
| 水 | 360 | 依次投入原材料、待粉料融入无堆叠后，缓慢投入胶粉并逐步提高转速。胶粉投入完毕后高速分散30-40分钟。 粉料可使用多种搭配方式：建议配比可调色 1:100KG轻钙+400kg重钙（成本0.8-0.9） 2:5kg钛白粉+500KG重钙（成本0.8-0.9） 3:50kg轻钙+50KG高岭土+350KG重钙 4:10KG钛白粉+500KG重钙（可调色） | |
| 稳定剂750B | 2 | 44 | |
| 分散剂5040 | 4 | 20 | |
| 润湿剂T405 | 1.5 | 25.5 | |
| 消泡剂B10 | 1 | 16 | |
| 纳米改性碳酸钙 | 500 | 450 | |
| 工程漆用胶粉 | 12.5 | 175 | 每次1KG缓慢投入 |
| 水 | 75 | 降低转速投入 | |
| 消泡剂B10 | 1.5 | 24 | 投入后低速并上抬分散盘消泡15分钟 |
| 纤维素 | 3+50水 | 103 | 单独溶解后立即倒入，并随粘度提升提高转速。部分底漆水质偏酸性可加入适量AMP-95调弱碱性。增稠15分钟。 |
| 苯丙乳液J-801A | 30 | 165 | 投入后缓慢融入。 |
| 综合防腐杀菌剂6011 | 2 | 28 | 粘度稳定后投入 |
国标低成本乳液型工程漆建议参考配方
| 原材料 | 添加量1030kg | 综合成本（1.4-1.5元/KG） | 工艺步骤 |
| 水 | 240 | 中速开机依次投入后分散2分钟。 部分地区重钙镁离子含量高在做调试时发现重钙粉与稳定剂絮凝可降低稳定剂用量。或者采用我司纳米改性碳酸钙。 | |
| 稳定剂750B | 1-2 | 22-44 | |
| 纤维素 | 0.5 | 17 | |
| AMP-95 | 1.5 | 25.5 | |
| 分散剂6060 | 4 | 24 | 粉料可采用云母+重钙+高岭土+钛白粉方式，亦可直接采用纳米改性碳酸钙漆膜更细腻调色展色性能更佳。 主抓白色遮盖不考虑后期粉化性能可加入轻钙降低综合成本。 粉料投入完毕后高速分散30分钟。 轻钙应用含量不可太多较影响后期耐水性能。 |
| 润湿剂405T | 2 | 34 | |
| 耐高温防腐剂8011 | 1.5 | 32 | |
| 消泡剂B10 | 1 | 16 | |
| 高岭土4000目 | 50 | 100 | |
| 金红石钛白粉 | 12.5 | 200 | |
| 重钙1250目 | 500 | 250 | |
| 水 | 75 | 纤维素水溶液加入后高速分散15分钟。 | |
| 纤维素 | 2.5+30水 | 85 | |
| 消泡剂B10 | 1.5 | 24 | 低速分散搅拌消泡10分钟。上抬分散盘五分之一处。 |
| 苯丙乳液J-801A | 75 | 450 | |
| 成膜助剂GPS | 3 | 45 | |
| 聚氨酯流平剂200 | 1+6KG乙二醇开稀 | 24+30 | 不同粉料配比下粘度不同可适当减少纤维素或者增稠剂应用量。 |
| 涤合增稠剂235 | 2+9水开稀 | 34 | |
| 广谱杀菌剂5011 | 1.5-2 | 15 |
高级家装内墙参考配方
| 原材料 | 添加量1030kg | 综合成本（2-2.2元/KG） | 工艺步骤 |
| 水 | 220 | 中速开机依次投入后分散2分钟。 | |
| 稳定剂750B | 2 | 44 | |
| 纤维素 | 0.5-1 | 17-34 | |
| AMP-95 | 1.5 | 25.5 | |
| 分散剂6060 | 4 | 24 | 千色调色配比应适当采用铵盐钠盐分散剂搭配的方式。常规调色则使用铵盐配合亲水性润湿剂或者抗浮色发花润湿剂。 粉料可采用云母+重钙+高岭土+钛白粉方式，亦可直接采用纳米改性碳酸钙漆膜更细腻调色展色性能更佳。 主抓白色遮盖不考虑后期粉化性能可加入轻钙降低综合成本。 粉料投入完毕后高速分散30分钟。 |
| 抗浮色发花润湿剂k811 | 2 | 46 | |
| 耐高温防腐剂8011 | 1.5 | 32 | |
| 消泡剂C10 | 1 | 22 | |
| 高岭土4000目 | 75 | 150 | |
| 金红石钛白粉 | 35 | 595 | |
| 纳米改性碳酸钙 | 425 | 382 | |
| 水 | 120 | 纤维素水溶液加入后高速分散15分钟。 | |
| 纤维素 | 2+30水 | 68 | |
| 消泡剂C10 | 1.5 | 33 | 低速分散搅拌消泡10分钟。上抬分散盘五分之一处。 |
| 净味乳液J-802A | 100 | 600 | |
| 成膜助剂GPS | 4.5 | 67.5 | |
| 聚氨酯流平剂200 | 2+6-8KG乙二醇开稀 | 48+40 | 不同粉料配比下粘度不同可适当减少纤维素或者增稠剂应用量。 |
| 涤合增稠剂235 | 3+9水开稀 | 51 | |
| 广谱杀菌剂5011 | 1.5-2 | 15 |
家装内墙胶粉在家装漆中的应用
| 原材料 | 添加量1030kg | 综合成本（2-2.2元/KG） | 工艺步骤 |
| 水 | 220 | 中速开机依次投入后分散2分钟。 | |
| 稳定剂750B | 2 | 44 | |
| 纤维素 | 0.5 | 17 | |
| AMP-95 | 1.5 | 25.5 | |
| 分散剂6060 | 4 | 24 | 家装胶粉的加入可使得原漆具备大比例兑水的能力，在手感，喷涂性能，白度，流平，成漆状态等方面改善原漆。 加入时缓慢加入。 粘度稳定后投入粉料。 家装胶粉可使的低乳液涂料具备50%兑水性能。同时在高乳液配比中可改善乳液所降低的湿膜遮盖率。 |
| 抗浮色发花润湿剂k811 | 2 | 46 | |
| 耐高温防腐剂8011 | 1.5 | 32 | |
| 消泡剂C10 | 1 | 22 | |
| 家装胶粉 | 5 | 165 | |
| 高岭土4000目 | 75 | 150 | |
| 金红石钛白粉 | 35 | 595 | |
| 纳米改性碳酸钙 | 425 | 382 | |
| 水 | 120 | 纤维素水溶液加入后高速分散15分钟。 | |
| 纤维素 | 2+30水 | 68 | |
| 消泡剂C10 | 1.5 | 33 | 低速分散搅拌消泡10分钟。上抬分散盘五分之一处。 |
| 净味乳液J-802A | 75 | 450 | |
| 成膜助剂GPS | 4.5 | 67.5 | |
| 聚氨酯流平剂200 | 2+6-8KG乙二醇开稀 | 48+40 | 不同粉料配比下粘度不同可适当减少纤维素或者增稠剂应用量。 |
| 涤合增稠剂235 | 3+9水开稀 | 51 | |
| 广谱杀菌剂5011 | 1.5-2 | 15 |
点它，分享点赞在看都在这里
